項目描述

電鍍污泥是電鍍行業廢水處理的“終態物”，里面含有大量銅、鎳、鉻、鐵、鋅等貴重金屬。

一、工程概述

電鍍污泥干燥機可將初始水分為75%的物料干燥至20%，每小時的產量也達到了420Kg，大大提高了企業干燥電鍍污泥的效率。 

二、設備概述

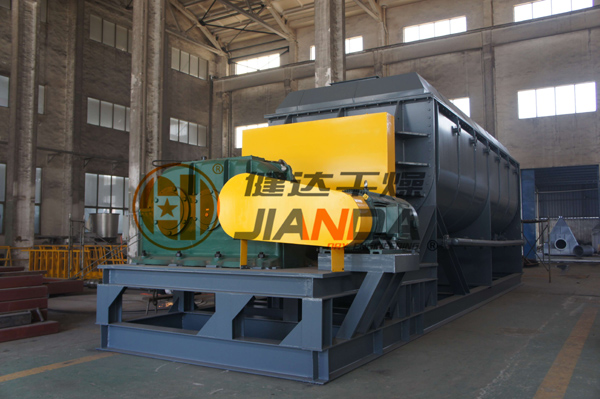

槳葉式干燥機是一種以熱傳導為主的臥式攪拌型連續干燥設備。因攪拌葉片形似船槳，故稱槳葉式干燥機，國外也稱槽形干燥機或攪拌干燥機。

因該設備干燥所需熱量依靠熱傳導間接換熱，因此干燥過程不需或只需少量氣體以帶走濕分。極大地減少了被氣體帶走的這部分熱量損失，提高了熱量利用率，是一種節能型的干燥設備。

三、工程原理

楔型空心槳葉干燥機可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱 槳葉，具有較高的傳熱效率和傳熱面自清潔功能。

空心軸上密集排列著楔型中空槳葉，熱介質經空心軸流經槳葉。單位有效容積內傳熱面積很大，熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型 槳葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。  槳葉干燥機的殼體為W型，殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄及收集物料溶劑蒸汽。出料口處設置一擋扳，保證料位高度，使傳熱面被物料覆蓋而充分發揮作用。熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證^佳的傳熱效果。

四、工程特點

   1、 漿葉干燥機能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，比通常的對流干燥節能。

   2、 漿葉干燥機系統造價低：?jiǎn)挝挥行莘e內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小。就極大地減少了建筑面積及建筑空間。

   3、 處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。既可連續操作也可間歇操作，可在很多領域應用。

   4、環境污染小：不使用攜帶空氣，粉塵物料夾帶很少。物料溶劑蒸發量很小，便于處理。對有污染的物料或需回收溶劑的工況，可采用閉路循環。

   5、操作費用低：該設備正常操作，僅1小時/天·人。低速攪拌及合理的結構。磨損量小，維修費用很低。

   6、操作穩定：由于楔型漿葉特殊的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度很小，從而保證了工藝的穩定性。
